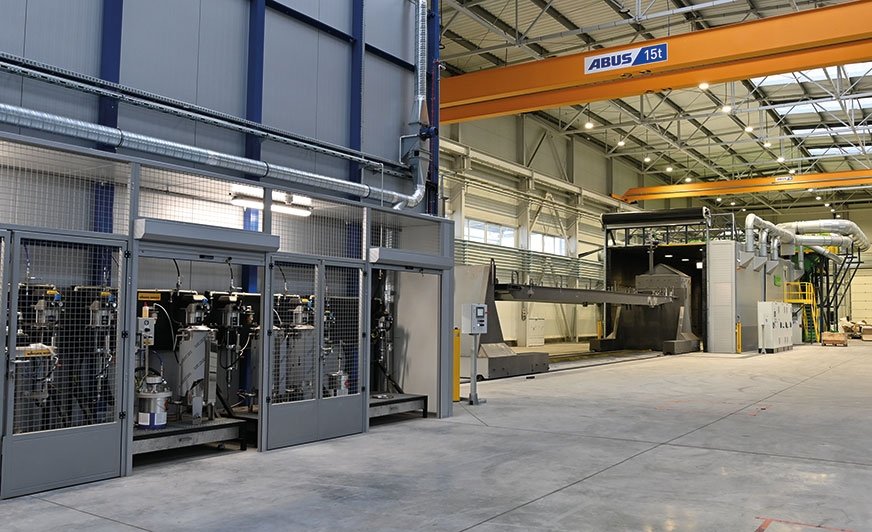

    Fot. 1. Linia produkcyjna śrutowania oraz lakierowania stalowych elementów wielkogabarytowych

    Fot. 1. Linia produkcyjna śrutowania oraz lakierowania stalowych elementów wielkogabarytowych

    Strona 1 z 3

    Śrutownice do obróbki strumieniowo-ściernej (specjalnego zastosowania) – część 3*

    Innowacje, precyzja i doświadczenie – to trzy filary, na których IdeaPro konsekwentnie buduje swoją pozycję w branży obróbki strumieniowo-ściernej. Lata pracy nad projektowaniem oraz udoskonalaniem maszyn pozwoliły stworzyć rozwiązania techniczne wyprzedzające rynkowe standardy, wzbogacone o autorskie, chronione „know-how” firmy.

    Oferta obejmuje zarówno wszechstronne śrutownice ogólnego przeznaczenia, jak i konstrukcje wielkogabarytowe czy urządzenia projektowane indywidualnie, pod konkretne wymagania. To właśnie śrutownice specjalistyczne od lat stanowią wizytówkę IdeaPro, wyróżniając się unikatową funkcjonalnością, wyjątkową jakością wykonania i dopasowaniem do potrzeb klienta.

    Jednym z najbardziej imponujących osiągnięć firmy IdeaPro Nowa Sól jest linia produkcyjna śrutowania oraz lakierowania stalowych elementów wielkogabarytowych (fot. 1) zaprojektowana do precyzyjnego oczyszczania zarówno zewnętrznych, jak i wewnętrznych powierzchni stalowych elementów wielkogabarytowych. Jej możliwości obejmują m.in. asortyment:

    • podwozia wagonów,
    • pojemniki na odpady typu Multitainer Schutt, Multitainer, Halftainer,
    • kontenery zbożowe, cysterny oraz inne elementy wymagające perfekcyjnego przygotowania powierzchni.

    Wykonana przez IdeaPro linia przeznaczona jest głównie do śrutowania i lakierowania ram wagonów, pojemników (kontenerów) o gabarytach: 1500 × 3000 × 18 500 mm (dla ram) i 3000 × 3000 × 9000 mm (dla pojemników) oraz innych elementów.

    Śrutownica OWK-5,0×5,0×40 – potęga w skali przemysłowej

    Została zaprojektowana i wykonana jako jeden ciąg technologiczny wraz z linią lakierniczą (fot. 1). W praktyce oznacza to, że oczyszczone elementy ze śrutownicy są transportowane do komory lakierniczej, gdzie roboty przemysłowe nanoszą powłokę lakierniczą, a następnie elementy są transportowane do suszarni w celu termicznego utwardzenia.

    Cały proces – od przygotowania powierzchni po finalne utwardzenie lakieru – odbywa się w pełni zautomatyzowanym ciągu o długości 140 metrów, zlokalizowanym w jednej hali produkcyjnej (fot. 1). Jest to jedna z największych tego typu linii technologicznych w Polsce, przewyższająca standardowe rozwiązania spotykane na rynku zarówno pod względem gabarytów, jak i wydajności.

    Zaprojektowanie i wykonanie tej linii technologicznej było znaczącym wyzwaniem dla zespołu inżynierów IdeaPro, potwierdzającym kompetencje firmy w realizacji najbardziej wymagających projektów.

    Korzyści dla klienta:

    • skrócenie czasu produkcji dzięki eliminacji pracy ręcznej, związanej z procesem czyszczenia powierzchni oraz nanoszenia powłoki lakierniczej,
    • eliminacja konieczności ręcznego transportu elementów między stanowiskami,
    • powtarzalna jakość obróbki powierzchniowej i powłok lakierniczych, gwarantowana przez automatyzację i precyzyjne sterowanie procesem,
    • optymalizacja kosztów poprzez ograniczenie strat materiałowych i zmniejszenie nakładów pracy ręcznej,
    • dostosowanie do nietypowych (wielkogabarytowych) wymiarów – linia pozwala obrabiać elementy o parametrach niemożliwych do realizacji w większości standardowych instalacji.

    Proces śrutowania

    Proces produkcyjny rozpoczyna się w wielkogabarytowej śrutownicy wirnikowej komorowej model OWK-5,0×5,0×40 (fot. 2, 3), która została zaprojektowana oraz wykonana dla firmy IRYD/KENSUS w Gołdapi. Śrutownica posiada następujące parametry techniczne:

    • maksymalny ciężar jednego elementu wielkogabarytowego: do 12 000 kg,
    • maksymalne wymiary elementów: szer. 3 m, dł. 18,5 m, wys. 3 m,
    • wirniki rzutowe WR380 – 16 szt.,
    • wydajność wirników rzutowych:
    • 16 szt. × 380 kg śrutu/min = 6080 kg/min),
    • separacja śrutu: powietrzna wielostopniowa,
    • wydajność instalacji odpylającej śrutownicę: 100 000 Rm3/h,
    • dzienna ekspozycja hałasu na stanowisku obsługi: <85 dBA,
    • moc zainstalowana w śrutownicy: 645 kW.


    Fot. 2. Śrutownica wirnikowa komorowa typ OWK-5,0×5,0×40



    Fot. 3. Śrutownica wirnikowa komorowa typ OWK-5,0×5,0×40

    Śrutownica wirnikowa komorowa OWK-5,0×5,0×40 składa się z dwóch wzajemnie połączonych komór śrutowania, które stanowią:

    • komora śrutowania wirnikowa wyposażona w 16 szt. wirników rzutowych WR-380, rozmieszczonych po obu stronach komory wirnikowej (fot. 4),
    • komora śrutowania pneumatycznego wyposażona w aparat pneumatyczny, przeznaczony do ewentualnego doczyszczania powierzchni wewnętrznych otworów itp. (fot. 5).


    Fot. 4. Komora śrutownicy wirnikowej


    Fot. 5. Komora czyszczenia pneumatycznego

    Proces oczyszczania elementów w śrutownicy realizowany jest dwuetapowo:

    • podstawowy proces czyszczenia realizowany jest w komorze śrutownicy wirnikowej (fot. 4), proces ten realizowany jest w cyklu automatycznym,
    • pomocniczy proces ewentualnego doczyszczania realizowany jest w drugiej komorze czyszczenia pneumatycznego (fot. 5), realizowany jest ręcznie przez operatora z użyciem aparatu pneumatycznego.

    Czynnikiem roboczym oczyszczarki wirnikowej komorowej OWK-5,0×5,0×40 może być śrut kulisty, ostrokrawędziowy lub mieszany, w zależności od wymagań dotyczących jakości powierzchni śrutowanych elementów.

    Transport elementów w komorach roboczych śrutownicy realizowany jest za pomocą zestawów transportowych – wozów transportowych (fot. 6). Zestaw transportowy składa się z dwóch wozów: pierwszy wyposażony w napęd jazdy oraz napęd obrotu elementu, drugi jest wozem biernym. Oba wozy połączone są wzajemnie na sztywno przez element przeznaczony do czyszczenia, zamocowany w specjalnych obrotowych uchwytach. Taki zestaw dwóch wozów z elementem przemieszcza się automatycznie po torowisku wzdłuż obu komór śrutownicy.
