    Rys. 1. Linia produkcyjna śrutowania oraz lakierowania stalowych elementów wielkogabarytowych

    Rys. 1. Linia produkcyjna śrutowania oraz lakierowania stalowych elementów wielkogabarytowych

    Strona 4 z 5

    Obieg ten stanowi system zamknięty – w trakcie pracy śrut jest nieustannie oczyszczany, a jego naturalny ubytek automatycznie uzupełniany. Czas i intensywność śrutowania sterowane są elektronicznie, zgodnie z parametrami programu dla danego elementu.

    System odpylania

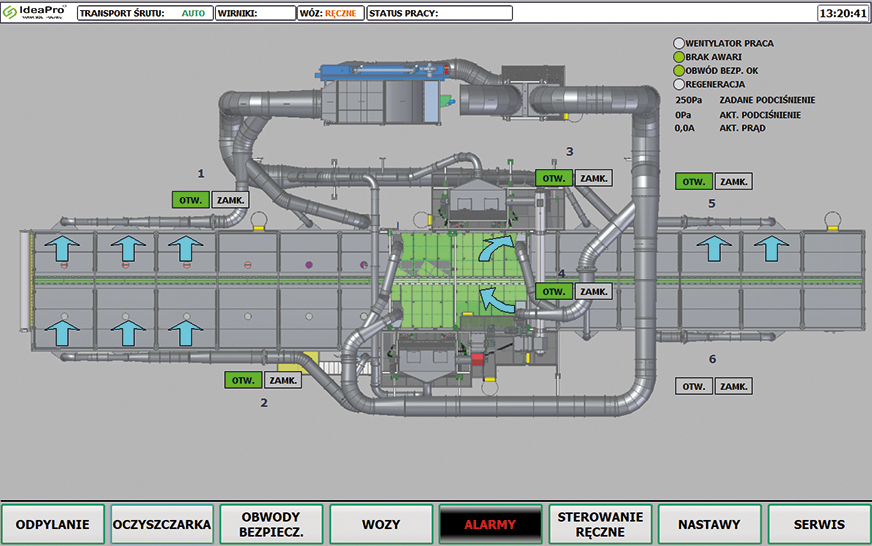

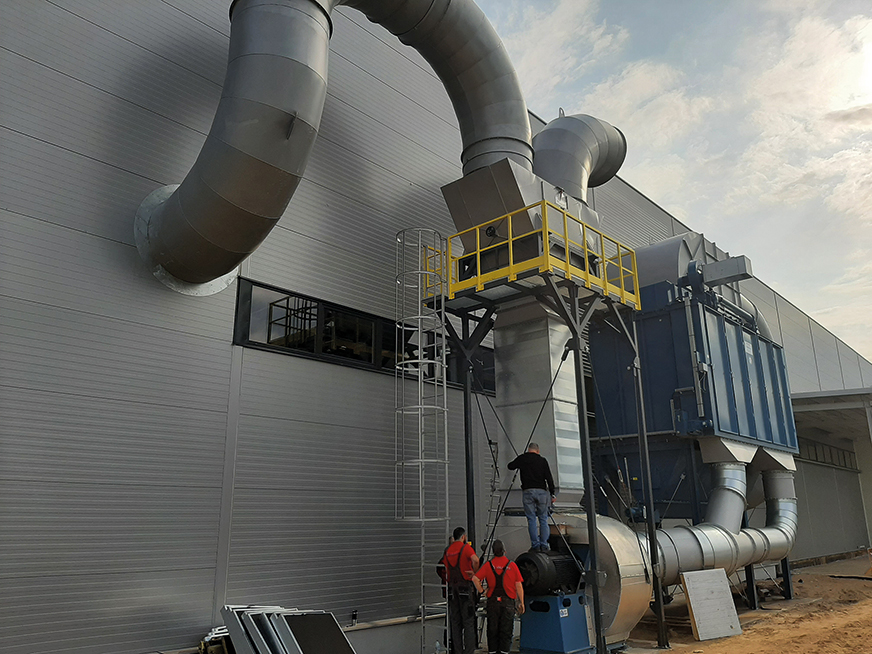

    Śrutownica wyposażona jest w filtr zewnętrzny (rys. 8), który w trakcie pracy wytwarza podciśnienie w komorze roboczej, zapobiegając emisji pyłów na zewnątrz. Około 80% oczyszczonego powietrza zawracane jest do komory śrutownicy w celu zachowania bilansu powietrza w hali produkcyjnej. System odpylania i nawiewu jest w pełni zautomatyzowany, podzielony na strefy odpowiadające ruchowi detalu w cyklu automatycznym.


    Rys. 8. System odpylania śrutownicy wirnikowej komorowej OWK-5,0x5,0x40

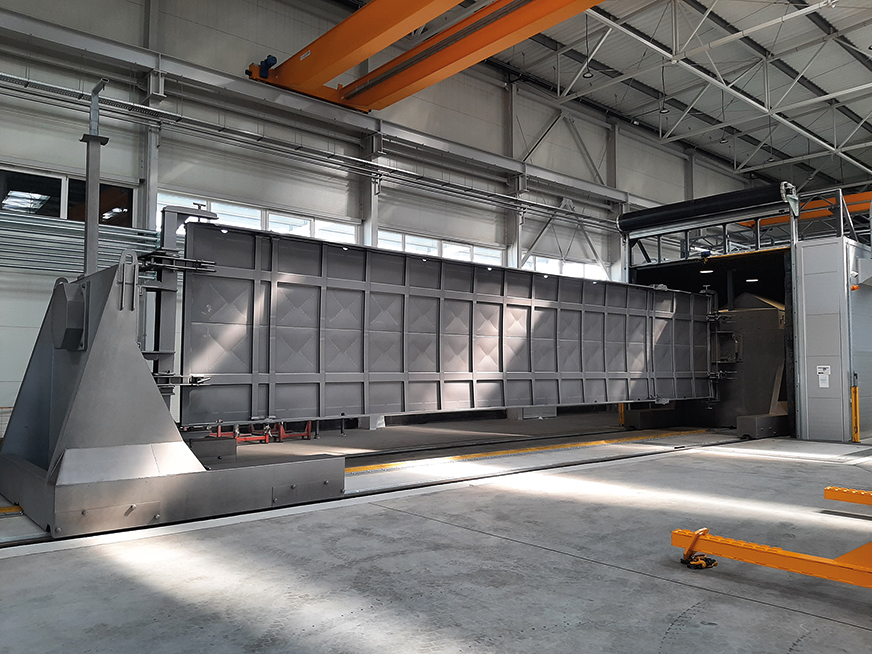

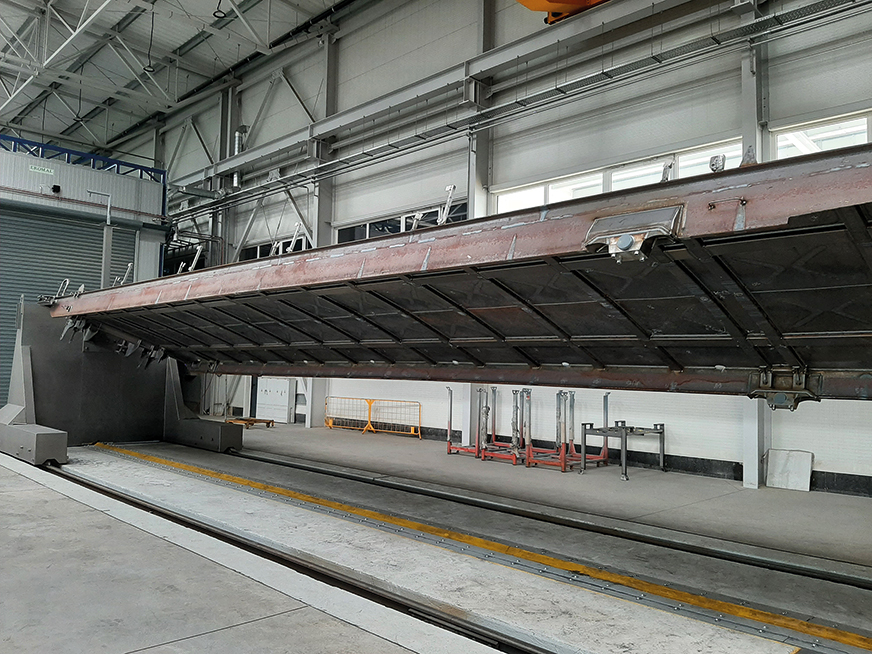

    Śrutownica wirnikowa komorowa OWK-5,0×5,0×40 przeznaczona jest głównie do oczyszczania wyrobów stalowych w klasie Sa2,5 (wg normy PN-ISO 8501-1) z wszelkiego rodzaju stałych zanieczyszczeń powierzchniowych, takich, jak korozja, zendra, zgorzelina, zniszczona powłoka ochronna itp. jak również do szorstkowania. Efekt śrutowania i stan powierzchni przed i po śrutowaniu przedstawiony jest na rys. 9. Obecnie jest to najbardziej efektywna metoda przygotowania powierzchni pod malowanie.


    Rys. 9. Elementy przed i po śrutowaniu w śrutownicy wirnikowej komorowej OWK-5,0x5,0x40

    Proces lakierowania

    Po zakończeniu procesu śrutowania w śrutownicy wirnikowej oraz ewentualnym doczyszczeniu elementów w komorze oczyszczania pneumatycznego, zestaw wozu transportowego z oczyszczonym elementem przemieszcza się do stanowiska załadunku–rozładunku. Operator podwiesza element na zawiesiach suwnicy hali, następnie zwalnia jego mocowanie na wozach i unosi przedmiot, umożliwiając przejazd wozów do wnętrza komory oczyszczania. Pod podwieszony element wprowadza drugi zestaw wozów z komory lakierniczej, po czym opuszcza przedmiot i mocuje go w szczękach uchwytów. Zestaw zostaje w ten sposób przygotowany do transportu elementu w kierunku komory lakierniczej.

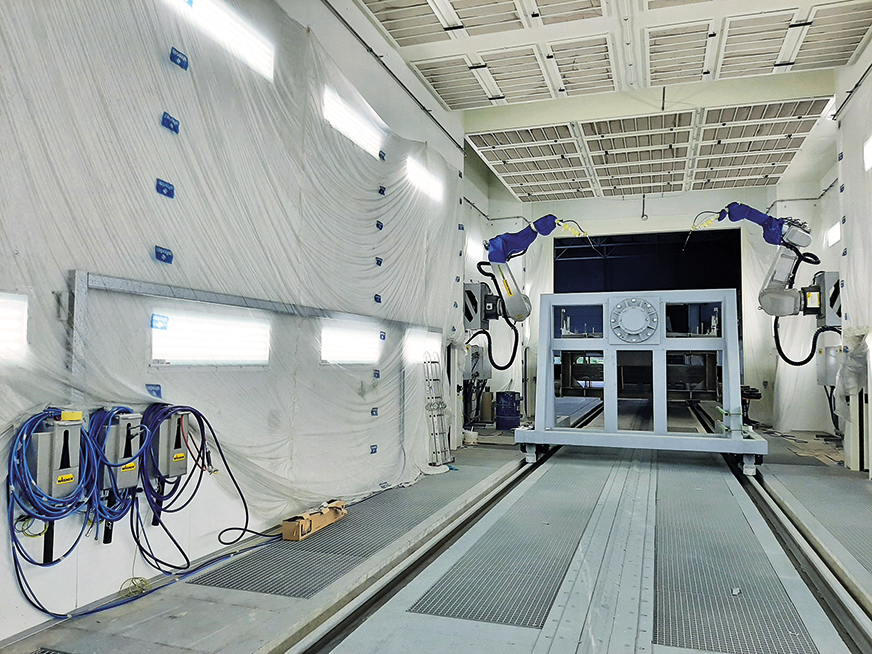

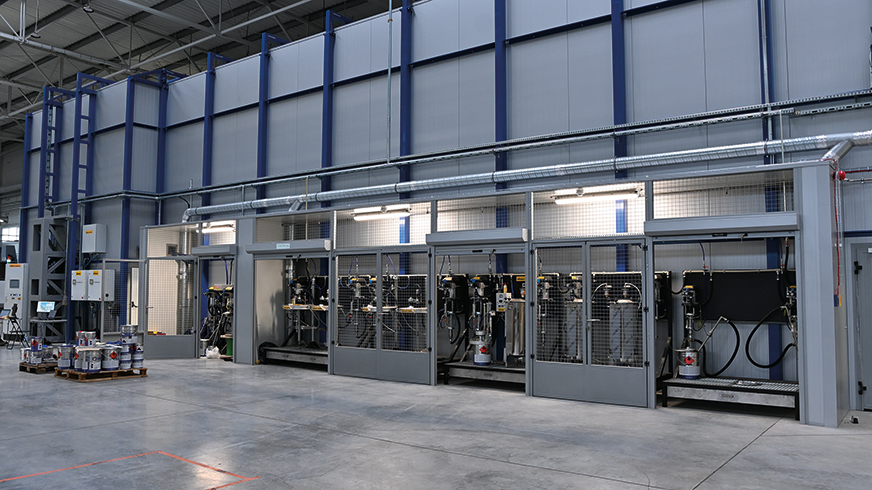

    Lakierowanie w komorze lakierniczej (rys. 10) wykonywane jest przez roboty przemysłowe, które nanoszą powłokę na element w sposób skoordynowany z jego ruchem obrotowym wokół własnej osi, realizowanym na wozach transportowych.


    Rys. 10. Komora lakiernicza wyposażona w roboty przemysłowe do nanoszenia powłoki lakierniczej

    Po zakończeniu nanoszenia powłoki lakierniczej przez roboty przemysłowe wozy transportowe wraz z pomalowanym elementem transportowane są do komory suszenia. Gdzie warstwa naniesionej powłoki lakierniczej ulega wysuszeniu i utwardzeniu.
