    Śrutownica wirnikowa do oczyszczania bloków węglowo-grafitowych typ OWB.

    Śrutownica wirnikowa do oczyszczania bloków węglowo-grafitowych typ OWB.

    Strona 5 z 6

    Sterowanie elektryczne/elektroniczne śrutownicy
    Składa się z szafy sterowniczej z panelem operatorskim, czujników ruchu i położenia mechanizmów, wyłączników krańcowych, układu bezpieczeństwa, okablowania oraz innego osprzętu elektrycznego i elektronicznego (rys. 14). Szafa zawiera aparaturę siłową, zabezpieczenia zwarciowe i przeciążeniowe, aparaturę kontrolno-pomiarową, sterowniczą i sygnalizacyjną. Sterowanie oczyszczarką odbywa się za pomocą sterownika swobodnie programowalnego SIMATIC S7, co pozwala na dowolne programowanie parametrów pracy urządzenia. Pulpit szafy sterowniczej posiada dotykowy ekran z wizualizacją pracy śrutownicy. Umożliwia również ustawienie parametrów pracy dla różnego asortymentu oczyszczanych przedmiotów. Zamontowany w strefie załadunku skaner kodów kreskowych umożliwia automatyczny wybór programu oczyszczania do wielkości i typu bloku.
    Sterowanie elektroniczne umożliwia pracę śrutownicy w cyklu automatycznym. Obsługa sprowadza się do cyklicznego uruchomienia śrutownicy oraz załadunku i rozładunku bloków grafitowych.
    Nadzór nad oczyszczarką oraz serwis wykonany jest z wykorzystaniem łącza internetowego w trybie on-line.

    Poziom hałasu śrutownicy
    Bardzo istotnym obecnie zagadnieniem jest ograniczanie hałasu. Aby uzyskać poziom 76 dBA konieczne było zastosowanie w śrutownicy równocześnie kilku sprawdzonych wcześniej w innych aplikacjach rozwiązań, w tym:

    • Obudowa dźwiękochłonna śrutownicy (rys. 15), która wykonana jest z dźwiękochłonnych ścian wokół śrutownicy. Zewnętrzna powierzchnia ściany wykonana jest z blachy ocynkowanej, a materiałem wygłuszającym jest wełna mineralna. Obudowa jest wyposażona w drzwi, oświetlenie oraz bramę przesuwną dla celów remontowych.
    • Wygłuszenie komory roboczej oraz pomostów śrutownicy (rys. 16). Proces śrutowania bloków węglowo-grafitowych powoduje powstawanie znacznego hałasu poprzez uderzenia śrutu o metalowe wyłożenie komory roboczej. Aby obniżyć hałas, ściany komory wykonane są z podwójnej warstwy, z izolacją z materiału wygłuszającego.
    • Wygłuszenie wentylatora odciągowego filtra, który w czasie normalnej pracy wytwarza znaczny hałas. Obniżenie jego poziomu realizowane jest przez zastosowanie obudów dźwiękochłonnych, tłumików wydechu oraz dodatkowych ścian dźwiękochłonnych.
    • Instalacja odpylająca (rys. 17), której zadaniem jest odciąganie i oczyszczanie powietrza z komory roboczej śrutownicy i separatora. Ma to na celu zapobieżenie emisji na zewnątrz komory roboczej oraz odciąganie drobnych frakcji z separatora.

    GALERIA ZDJĘĆ

    Rys. 1. Śrutownica wirnikowa do oczyszczania bloków węglowo-grafitowych typ OWB.
    Rys. 2a. Bloki węglowo-grafitowe przed procesem czyszczenia.
    Rys. 2b. Bloki węglowo-grafitowe po procesie czyszczenia.
    Rys. 3. Śrutownica do bloków węglowo-grafitowych typ OWB.
    Rys. 3. Śrutownica do bloków węglowo-grafitowych typ OWB.
    Rys. 4. Komora wejściowa, robocza oraz wyjściowa śrutownicy.
    Rys. 5. Obrotowa szczotka w komorze wyjściowej.
    Rys. 6. Wirnik rzutowy typ WR-180.
    Rys. 7. Elementy wirników rzutowych typ WR-180.
    Rys. 8. Zespól separacji magnetyczno-powietrznej.
    Rys. 8. Zespól separacji magnetyczno-powietrznej.
    Rys. 9. Przenośniki rolkowe (wejściowy, w komorze roboczej, wyjściowy).
    Rys. 9. Przenośniki rolkowe (wejściowy, w komorze roboczej, wyjściowy).
    Rys. 10. Magazyn załadowczy bloków.
    Rys. 11. Magazyn rozładowczy bloków.
    Rys. 12. Stanowisko załadowcze i rozładowcze bloków węglowo-grafitowych.
    Rys. 13. Odbiór zasypki koksowej ze śrutownicy.

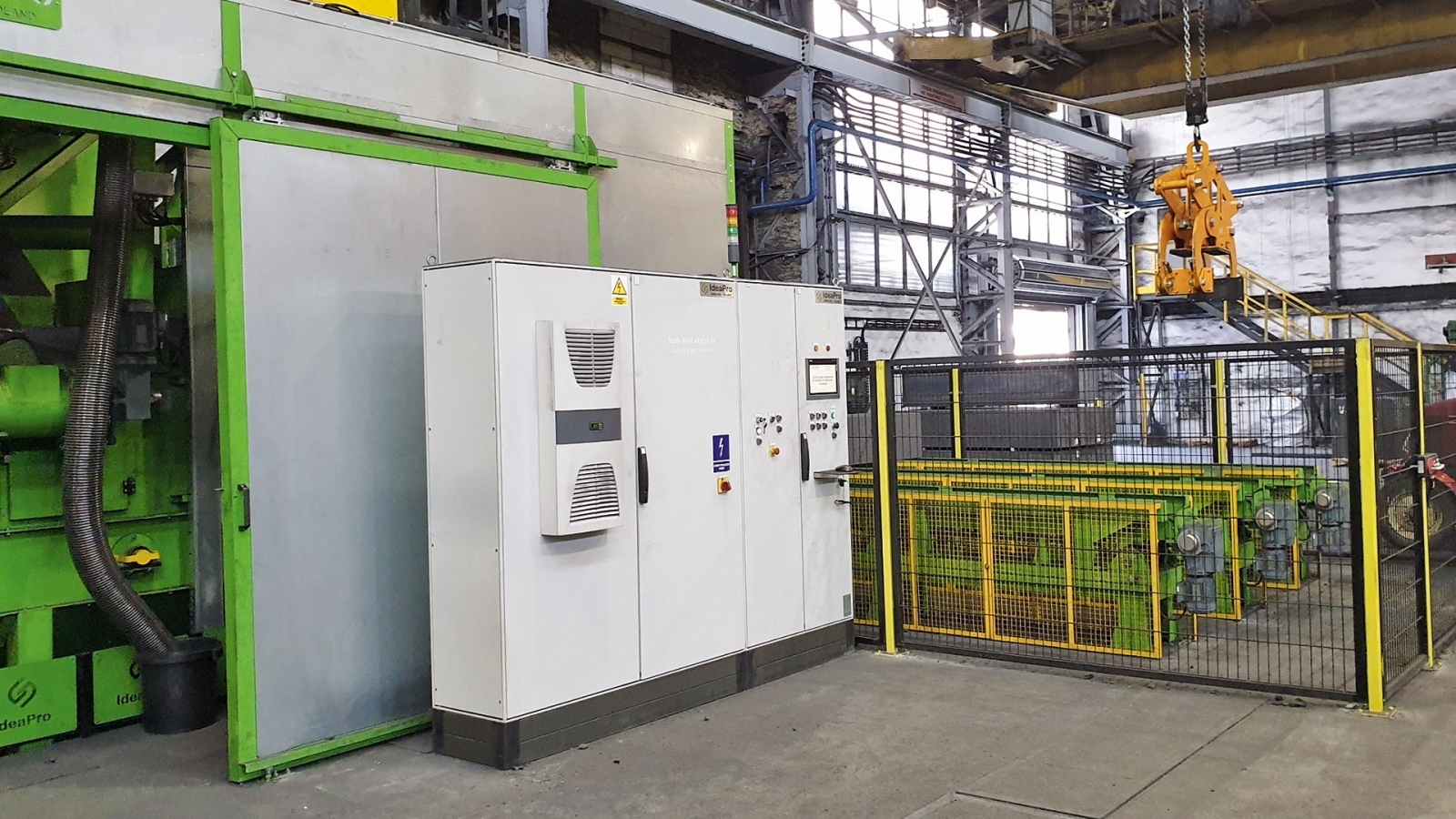

    Rys. 14. Sterowanie elektryczne/elektroniczne śrutownicy typ OWB.
    Rys. 14. Sterowanie elektryczne/elektroniczne śrutownicy typ OWB.
    Rys. 15. Obudowa dźwiękochłonna oraz ogrodzenie śrutownicy.
    Rys. 16. Wygłuszenie komory roboczej.
    Rys. 17. Instalacja odpylająca śrutownicę.
    Rys. 18. Koncepcja nowej linii oczyszczania bloków.
