W próbie laboratoryjnej testowane systemy wykazały dobre wyniki w neutralnym teście mgły solnej (test nSS ponad 1440 godzin)

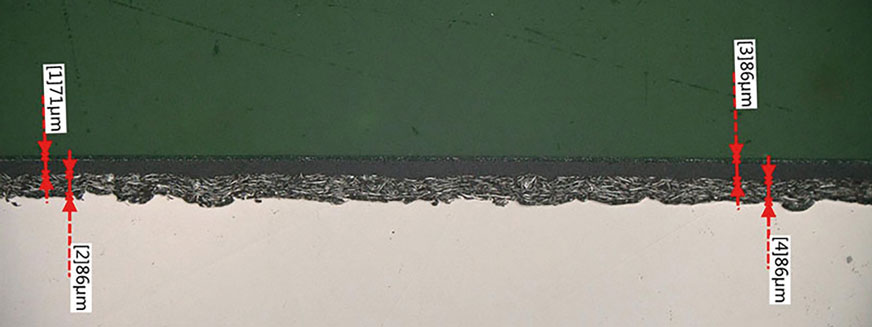

Na zdjęciu podkład z farby ciekłej zawierający płatki cynku oraz poliestrowa powłoka proszkowa
Uzyskane kategorie korozyjności C4 i C5
W nowym systemie ciekła farba ma bezpośredni kontakt z podłożem stalowym, dlatego przyjęto wartość graniczną korozji (1,5 mm) z normy DIN EN ISO 12944. Ponieważ jednak odspojenie ma również decydujący wpływ na wygląd i dalsze zachowanie korozyjne, jako wartość graniczną przyjęto normy DIN 55633 i 55634 (3 i 8 mm). Nowy podwójny system ochrony umożliwił osiągnięcie wysokich kategorii korozyjności C4 i C5. Uzyskano lepsze wyniki niż w przypadku różnych wariantów porównawczych na materiale stalowym, które zostały pokryte jedynie podkładem proszkowym i powłoką nawierzchniową.
W bezpośrednim porównaniu z blachami stalowymi cynkowanymi ogniowo i malowanymi proszkowo odspojenie powłoki było znacznie mniejsze. Jednakże nowy system nie do końca dorównywał doskonałym właściwościom antykorozyjnym cynkowania ogniowego z długotrwałym katodowym efektem ochronnym. Dzieje się tak prawdopodobnie dlatego, że pomimo dużej zawartości cynku poszczególne cząstki są nadal częściowo izolowane przez macierz spoiwa i dlatego przewodność elektryczna jest ograniczona. Niemniej osiągnięto doskonałe wyniki, co oznacza, że system może być ciekawą alternatywą dla lakierni, które mogą poszerzyć swoje portfolio o wariant bardziej energooszczędny.
