    Artykuły branżowe

    Wydanie nr: 6(98)/2015
    Strona 3 z 4

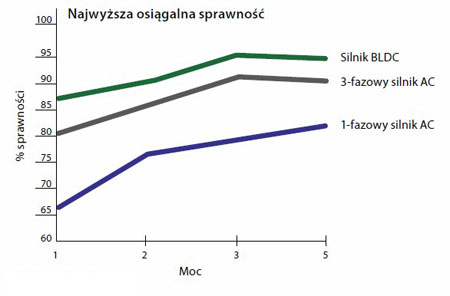

    Wykres 1. Sprawność.

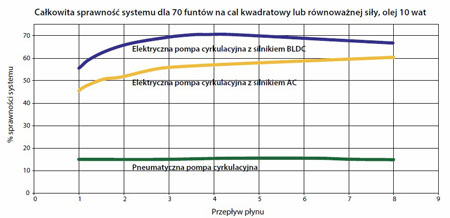

    Wykres 2. Podsumowanie porównania sprawności.


    Silniki AC a silniki BLDC


    Silniki indukcyjne AC są bardziej rozpowszechnione i generują potencjalnie niższe koszty niż silniki BLDC, dlaczego więc operatorzy wybierają silnik BLDC dla aplikacji pompy? Istnieje kilka zalet i cech, które może zaoferować tylko BLDC, w tym:

    - Wysoką wydajność: silnik BLDC zmniejsza zużycie energii i powstawanie ciepła.

    - Precyzyjne sterowanie momentem obrotowym i prędkością: pompa może odpowiednio szybko reagować na zmiany w potrzebach systemu. Pompa posiada również zdolność do "pustego przelotu", co czyni możliwym, aby silnik generował pełny moment obrotowy przy zerowej prędkości. Ponadto, silnik może generować stały moment obrotowy. Pozwala to na sterowanie silnikiem, aby wytwarzał stałą zadaną wartość ciśnienia i reagował na zmiany w układzie cyrkulacyjnym, podobnie jak w pompie pneumatycznej.

    - Niższą bezwładność wirnika: powoduje to znacznie szybszą - niż w podobnym zasilanym silniku indukcyjnym - reakcję pompy na zmiany ciśnienia w instalacji.

    - Mniejszy rozmiar: dla każdego przypadku użytecznej mocy, silniki BLDC są zazwyczaj mniejsze niż silniki prądu przemiennego, co pozwala również ograniczyć wymiary pompy.


    Na poniższych wykresach można zauważyć lepszą sprawność silników BLDC. Wykres 1 ilustruje porównanie silników indukcyjnych AC z silnikami BLDC. Wykres 2 przedstawia ogólnie sprawność silnika mechanicznego ze sprawnością silników różnych typów pomp cyrkulacyjnych.




    Dlaczego prostsze jest lepsze?


    Oprócz mniejszej bezwładności i lepszego sterowania momentem obrotowym - co pozwala pompie szybciej reagować na zmiany popytu, precyzyjniej sterować ciśnieniem i zdolnością "pustego przelotu" pompy przy stałym ciśnieniu -z natury silniki BLDC szybciej reagują, co znacznie upraszcza połączenie mechaniczne.

    Oba typy silników wymagają zastosowania przemiany obrotowego ruchu silnika na posuwisto-zwrotny ruch liniowy przy pomocy wgłębnego przemieszczania tłoka. Indukcyjny silnik AC o stosunkowo stałej szybkości działania i wolnej odpowiedzi dynamicznej w celu jej osiągnięcia wymaga skomplikowanego mechanizmu mechanicznego. Na przykład, może zostać zastosowany układ krzywkowy lub widełkowy. Często jednak urządzenia te są dwa do trzech razy większe niż rzeczywista wielkość silnika. Posiadają także punkty zużycia i łożyska, które można łatwo zepsuć lub które zużywają się i wymagają kosztownej naprawy lub wymiany.

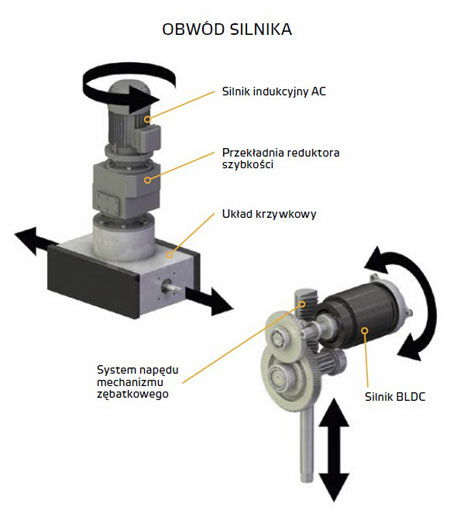

    Powyżej znajduje się przykład pompy napędzanej silnikiem indukcyjnym. Należy zauważyć jak oddzielone są silnik AC, przekładnia i dość duży system napędu krzywkowego, ale wszystkie one wymagają zamiany ruchu obrotowego na ruch liniowy. Napęd krzywkowy ma wiele części, które podlegają stałemu zużyciu.
