VFD zmienia prędkość silnika poprzez zmianę częstotliwości prądu dostarczanego do silnika. Na przykład, silnik o wartości znamionowej 1800 obrotów na minutę i 60 Hz można spowolnić do 900 obrotów na minutę poprzez uruchomienie go już przy 30 Hz. Także przemysłowe silniki indukcyjne AC z VFD mają ograniczony zasięg prędkości w zakresie od około 30 do 130 procent prędkości znamionowej. Nie jest ona optymalna dla odpowiadającego jej nominalnego momentu obrotowego przy bardzo niskich prędkościach lub podczas zatrzymania.

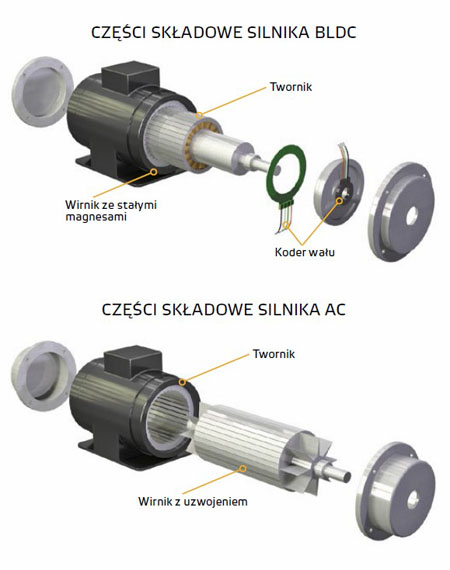

Alternatywnie, w silniku BLDC uzwojenie na wirniku zastąpiono szeregiem magnesów stałych. Magnesy te tworzą pole magnetyczne, które współdziała z polem twornika i generuje moment obrotowy. Jednakże, zamiast po prostu polegać na sile 3-fazy w celu wytworzenia wirującego pola magnetycznego, silnik BLDC wymaga dokładnej kontroli pola magnetycznego twornika i dopasowania do położenia wirnika i jego magnesów stałych. Pole twornika jest sterowane przy pomocy urządzenia, które jest niemal identyczne z urządzeniem do regulacji częstotliwościowej prędkości obrotowej silnika asynchronicznego VFD mającym zastosowanie w silniku indukcyjnym prądu przemiennego, lecz z dodatkowym wejściem; wymagane jest zamocowanie kodera wała wirnika, aby pomóc sterownikowi silnika utrzymać pola wirnika i twornika w prawidłowym ustawieniu. Dokładne sterowanie polem magnetycznym twornika umożliwia pełną kontrolę nad silnikiem, w tym nad prędkością, momentem obrotowego i przyspieszeniem. Silnik BLDC może wygenerować pełny moment obrotowy przy prędkości zerowej. Silniki te są zazwyczaj mniejsze dla danego poziomu mocy a wirnik z magnesami stałymi jest lżejszy od odpowiedniego wirnika indukcyjnego. Obie te cechy pozwalają silnikowi BLDC znacznie szybciej reagować na zmieniające się warunki obciążenia.


Wykres 2. Podsumowanie porównania sprawności.
Silniki AC a silniki BLDC
Silniki indukcyjne AC są bardziej rozpowszechnione i generują potencjalnie niższe koszty niż silniki BLDC, dlaczego więc operatorzy wybierają silnik BLDC dla aplikacji pompy? Istnieje kilka zalet i cech, które może zaoferować tylko BLDC, w tym:
- Wysoką wydajność: silnik BLDC zmniejsza zużycie energii i powstawanie ciepła.
- Precyzyjne sterowanie momentem obrotowym i prędkością: pompa może odpowiednio szybko reagować na zmiany w potrzebach systemu. Pompa posiada również zdolność do "pustego przelotu", co czyni możliwym, aby silnik generował pełny moment obrotowy przy zerowej prędkości. Ponadto, silnik może generować stały moment obrotowy. Pozwala to na sterowanie silnikiem, aby wytwarzał stałą zadaną wartość ciśnienia i reagował na zmiany w układzie cyrkulacyjnym, podobnie jak w pompie pneumatycznej.
- Mniejszy rozmiar: dla każdego przypadku użytecznej mocy, silniki BLDC są zazwyczaj mniejsze niż silniki prądu przemiennego, co pozwala również ograniczyć wymiary pompy.
Na poniższych wykresach można zauważyć lepszą sprawność silników BLDC. Wykres 1 ilustruje porównanie silników indukcyjnych AC z silnikami BLDC. Wykres 2 przedstawia ogólnie sprawność silnika mechanicznego ze sprawnością silników różnych typów pomp cyrkulacyjnych.

Dlaczego prostsze jest lepsze?
Oprócz mniejszej bezwładności i lepszego sterowania momentem obrotowym - co pozwala pompie szybciej reagować na zmiany popytu, precyzyjniej sterować ciśnieniem i zdolnością "pustego przelotu" pompy przy stałym ciśnieniu -z natury silniki BLDC szybciej reagują, co znacznie upraszcza połączenie mechaniczne.
Powyżej znajduje się przykład pompy napędzanej silnikiem indukcyjnym. Należy zauważyć jak oddzielone są silnik AC, przekładnia i dość duży system napędu krzywkowego, ale wszystkie one wymagają zamiany ruchu obrotowego na ruch liniowy. Napęd krzywkowy ma wiele części, które podlegają stałemu zużyciu.
Dla porównania, do zamiany ruchu obrotowego na ruch liniowy system cyrkulacyjnej pompy malarskiej może używać małego silnika BLDC, dwustopniowego reduktora przełożeń i prostego systemu napędu zębatkowego.
Aby osiągnąć ruch postępowo-zwrotny, zostaje po prostu odwrócony kierunek obrotów silnika BLDC. Dzięki mniejszej bezwładności i precyzyjniejszemu sterowaniu momentem obrotowym, silnik BLDC sprawia, że jest to proste i skuteczne. Oprócz pomp, tego typu rozwiązania są już powszechne stosowane w innych urządzeniach działających automatycznie, takich jak ultraprecyzyjne i o dużej szybkości obrabiarki numeryczne CNC.
