    Przygotowanie Powierzchni

    ponad rok temu  01.09.2012, ~ Administrator,   Czas czytania 20 minut

    Strona 4 z 6


    Tabela 2. Powiązanie średnicy wewnętrznej dyszy z koniecznym ciśnieniem dla obróbki strumieniem suchego lodu.


    Zastosowania strumienia suchego lodu

    Metoda nadaje się do usuwania farb, smarów, klejów i podobnych substancji, które znajdują się na metalu, plastiku, drewnie, szkle lub betonie, warstw brudu lub zwęglenia, np. z pasów przenośnika suszarek mogą być usuwane w trakcie procesu. Suchy lód może być również stosowany do czyszczenia form w wielu przemysłach i wszelkiego rodzaju narzędzi, do usuwania żużla spawalniczego, żywic, wosków, środków antyadhezyjnych, smoły, bitumów i pozostałości produktów branży spożywczej. Stosuje się go do mycia podzespołów napędu samochodów i samolotów, w tym i elektroniki w komorze silnika oraz silników elektrycznych bez konieczności ich demontażu, ponieważ jest to metoda sucha. Ponadto, metoda strumieniowa CO2 oczyszcza szczeliny, które nie mogą być osiągnięte przez inne metody. Usuwana może być również: rdza nalotowa, żywice, oleje, tłuszcze, woski, bitumy, uszczelki, powłoki lakierowe, pianki poliuretanowe, pozostałości żywności, nagromadzenie sadzy po pożarze i nagary powstałe w wyniku spalania, wapno, graffiti, odchody gołębi, uszczelniacze, glony, mchy oraz powłoki zawierające Pb, Cd, Cr+6 Metoda ta nadaje się do odkażania promieniotwórczego i bakteryjnego (zamrożenie) oraz wielu innych zastosowań, jak np.: usuwanie farb i przy remontach wagonów, w przemyśle lotniczym, motoryzacji, czyszczenie rur, elementów elektrycznych (bez spowodowania zwarcia), czyszczenie kaset w przemyśle półprzewodników, czyszczenie pras drukarskich, ciepłych i zimnych, czyszczenie silników i turbin, przenośników, klimatyzacji i systemów wentylacyjnych, skrzynek transportowych i innych wyrobów.


    Rysunek 6. Dysza zbieżno-rozbieżna z jednym wężem zasilającym. 1 - wlot powietrza i suchego lodu, 2 - dysza Venturiego. Prędkość wylotu ziaren suchego lodu około 366 m/s (~1,22 Macha).


    Rysunek 7. Dysza z dwoma wężami zasilającymi. 3 - wlot sprężonego powietrza, 4 - tuba łącząca ścierniwo ze sprężonym powietrzem i sprężone powietrze, 5 - wlot suchego lodu z powietrzem. Prędkość wylatujących ziaren suchego lodu około 152 m/s (0,5 Macha).


    Zanim zdecydujesz

    O wyborze oczyszczania suchym lodem decydują:

    - zapoznanie się z wielkością zadania

    - kalkulacja kosztu produkcji, robocizny, materiałów wtórnych i odpadów

    - zmniejszenie czasu przestojów (zwiększa szybkość i wielkość produkcji oraz nie generuje kosztów)

    - zmniejszenie ilości powstających odpadów i wad

    - zwiększenie czasu życia sprzętu i zmniejszenie utylizacji

    - zgodność z przepisami BHP i ochrony środowiska

    Przy wyborze urządzenia do obróbki suchym lodem należy brać pod uwagę:

    - do czego ma być zastosowane

    - posiadanie sprężarki podającej powietrze o odpowiedniej jakości, ilości i ciśnieniu

    - dostępność suchego lodu

    - potrzeba mobilności urządzenia

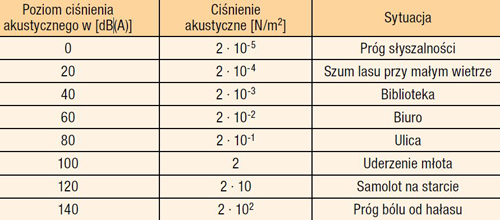

    - dopuszczalny poziom hałasu

    - koszt zakupu

    - kapitał oraz budżet operacyjny


    Rodzaje oczyszczarek do obróbki suchym lodem

    Są dwa rodzaje oczyszczarek różniące się metodą transportu granulatu do dyszy: z dwoma i jednym wężem. Właściwy dobór węża zasilającego w suchy lód jest ważny ze względu na niskie temperatury suchego lodu oraz potrzebę zapobiegania sklejaniu się cząstek przepływających przez wąż. W systemie z jednym wężem cząstki są wprowadzane do linii sprężonego powietrza przez jeden z kilku rodzajów mechanizmów tłokowych i rotacyjnych śluz powietrznych. Strumień grudek CO2 i sprężonego powietrza jest następnie podawany bezpośrednio do jednej dyszy, gdzie zarówno powietrze, jak i granulki ulegają przyspieszeniu do dużych prędkości rzędu Macha 1 (340 m/s) i wyżej. Wylotowa liczba Macha z tego typu dyszy jest zazwyczaj w przedziale od 1,7 do 3,0, w zależności od konstrukcji dyszy i ciśnienia sprężonego powietrza. Zaletą tego typu systemu są szerokie zdolności przystosowawcze dyszy i najwyższe dostępne poziomy agresji ścierniw. Wada to stosunkowo wyższe koszty materiałowe z powodu dość złożonego mechanizmu śluzy oraz niejednorodny strumień podawania ścierniwa (skokowy). W systemie z dwoma wężami suche cząstki lodu są dostarczane i dozowane do wlotu węża w różny sposób i są następnie podawane przez wąż do dyszy za pomocą podciśnienia (inżektorowo) wytwarzanego przez dyszę wyrzucającą ścierniwo. Wewnątrz dyszy strumień sprężonego powietrza dostarczanego przez drugi wąż jest wtryskiwany za pośrednictwem wewnętrznej dyszy 9 w komorze mieszania pistoletu natryskowego i rozszerza się w jej wnętrzu w postaci strumienia o wysokiej prędkości. Kiedy obszary przepływu są odpowiednio dobrane, to tego typu dysze wytwarzają we wnętrzu węża z suchym lodem nadciśnienie w stosunku do wnętrza pistoletu, a w rurze lub komorze mieszania pistoletu ulegają przyspieszaniu przez złączenie strumienia powietrza z mieszaniną suchego lodu z powietrzem. Szybkość wylotu z cząstek suchego lodu i powietrza z tego typu dyszy jest na ogół mniejsza od dysz ciśnieniowych. Zaletą tego typu systemu jest względna prostota i niższe koszty materiałów wraz z całym systemem podajnika. Wadą jest to, że taka dysza nie jest na ogół dostosowana do ciasnych wnęk i zakrętów oraz dużych płaszczyzn. Poziom agresji ścierniwa (energii) w systemie dwóch węży jest mniejszy w porównaniu do jednowężowych (mniejsza prędkość ziaren).
