    Zbiornik sprężonego powietrza jest „naczyniem ciśnieniowym”, które bezwzględnie musi być wyposażone we właściwie dobrany zawór bezpieczeństwa pod kątem wydajności źródła (sprężarki) maksymalnego ciśnienia roboczego zbiornika maksymalnej temperatury roboczej zbiornika. Zbiornik ciśnieniowy zawór bezpieczeństwa należy obligatoryjnie zarejestrować Urzędzie Dozoru Technicznego (UDT) właściwym do miejsca eksploatacji zbiornika. Lista oddziałów UDT dostępna jest na stronie internetowej www.udt.gov.pl. Dobór pojemności zbiornika determinowany jest wydajnością sprężarki zasilającej instalację, częstotliwością jej obciążenia odciążenia, jak również charakterem odbioru sprężonego powietrza. Precyzyjnego doboru zbiornika można dokonać wykorzystując kalkulator zbiornika umieszczony na stronie www.almig.pl zakładce „Porady”.


    Następnym bardzo istotnym elementem, który ma wpływ na ilość energii elektrycznej pobieranej przez system sprężonego powietrza, jest instalacja sprężonego powietrza, czyli rurociągi. tym przypadku szczególną uwagę należy zwrócić na wybór właściwej średnicy rurociągu – wewnętrznej, nie zewnętrznej. Wynika to faktu, że zależnie od technologii wytwarzania, grubości ścianek rur ciśnieniowych mogą znacząco różnić się od siebie. Dobór średnicy rurociągu jest uwarunkowany: wydajnością przepływu (ilością sprężonego powietrza, np. l/min czy m3/h), długością rurociągu, ciśnieniem pracy. We właściwie zbudowanym rurociągu sprężonego powietrza różnica ciśnień (spadek ciśnienia) pomiędzy zbiornikiem końcowym punktem instalacji nie powinna być wyższa niż 0,1-0,2 bara.

    Doboru średnicy rurociągu można dokonać przy pomocy kalkulatora średnic rurociągów znajdującego się na stronie www.almig.pl zakładce „Porady”. Bardzo ważnym etapem projektowania instalacji jest decyzja przebiegu rurociągów. zależności od układu pomieszczeń zakładzie produkcyjnym ustawienia urządzeń zasilanych sprężonym powietrzem, rurociągi należy układać pętli lub liniowo. Przy wykonywaniu rurociągów trzeba eliminować „syfony”, ponieważ trakcie eksploatacji będą gromadzić wykroplony kondensat zanieczyszczenia. Także powinno unikać się przewężeń, czyli tzw. kryzowania instalacji. Przewężenia powodują zwiększone opory przepływu, które podwyższają nakłady na energię elektryczną zużywaną przez sprężarkę. Warto również zadbać poprawny wybór punktów odwodnienia, których zostaną zamontowane automatyczne dreny kondensatu lub zawory kontrolne. Ze względu na trwałość, czystość szczelność instalacji zaleca się stosowanie rur ze stali nierdzewnej, miedzi, stali ocynkowanej lub tworzywa. Nie należy stosować rurociągów ze stali węglowej „czarnej”. Dobrze wykonany rurociąg wysokim stopniu szczelności, dobrej jakości materiałów jest rozwiązaniem droższym niż prosty rurociąg łączony na połączenia gwintowane. Jednak korzyści wynikające minimalizacji oporów przepływu braku nieszczelności zwrócą się inwestorowi bardzo krótkim okresie. Przykładowo, gdy zakład zasila sprężarka mocy 15 kW wykorzystana 80%, nieszczelności sięgają 30% (co jest bardzo często spotykane), wysokość strat spowodowanych tylko nieszczelnościami przy pracy jednozmianowej może wynieść ponad 3700,00 zł rocznie przy cenie energii 0,5 zł/kWh!


    Przemiennik częstotliwości – podzespół odpowiedzialny za płynną regulację wydajności sprężarki. Źródło: ALMiG


    Czystość sprężonego powietrza

    Jakość powłoki lakierniczej elementu przekazywanego klientowi jest szczególnie uzależniona od jakości sprężonego powietrza, które jest medium transportującym lakier na wykańczany element. Poczynając od wcześniej opisanej sprężarki jej stanu technicznego, poprzez zbiornik powietrza odpowiednio wykonane szczelne czyste rurociągi sprężonego powietrza dochodzimy do niezwykle istotnych elementów instalacji, jakimi są filtry sprężonego powietrza, osuszacze chłodnicze lub adsorpcyjne, także dreny kondensatu. Do precyzyjnego jednolitego określania czystości sprężonego powietrza należy posługiwać się 6-klasową normą czystości powietrza ISO 8573-1. Do celów lakierniczych niezbędne jest zastosowanie 2-stopniowej filtracji. Pierwszy filtr gradacji 1 µm wyposażony automatyczny elektronicznie sterowany dren kondensatu należy zainstalować przed osuszaczem, natomiast filtr dokładny gradacji 0,01 µm należy zainstalować za osuszaczem.

    Wybór rodzaju osuszacza uzależniony jest od wielu czynników, takich jak:

    - konfiguracja przebieg rurociągów sprężonego powietrza – tym przypadku krytycznie ważne jest czy rurociąg będzie przebiegał po otwartej przestrzeni (np. pomiędzy halami produkcyjnymi),

    - rodzaj lakieru sposób jego nakładania,

    - system suszenia,

    - rodzaj lakierowanego materiału.


    Sprężarka śrubowa płynnie regulowaną wydajnością ALMiG FLEX 22. Źródło: ALMiG


    Sterownik procesorowy Air Control 2 zabudowany sprężarce ALMiG serii FLEX. Źródło: ALMiG

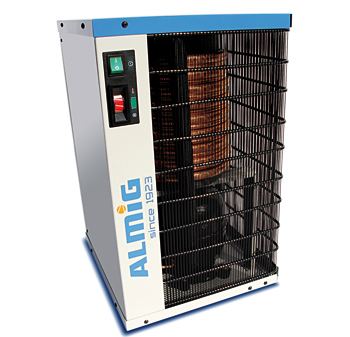

    procesach lakierowania najczęściej stosowanymi osuszaczami są osuszacze chłodnicze (na rynku polskim firma ALMiG Kompressoren oferuje osuszacze chłodnicze serii ALM). Wpływ na taką popularność mają: cena urządzeń, łatwość ich instalacji eksploatacji. Wadą wszystkich osuszaczy chłodniczych jest wysoki ciśnieniowy punkt rosy (nie mniej niż +3°C, czyli 5,95 gramów wody na 1 m3 powietrza), mówiąc przystępnie relatywnie duża wilgotność sprężonego powietrza dla zastosowań lakierniczych. Taka właściwość niekorzystnych warunkach pracy może skutkować pojawieniem się skroplin wody lakierze, efekcie wadami powłoce lakierniczej. Tego typu defekty są niedopuszczalne produktach wysokiej jakości, takich jak np. obudowy sprzętu AGD, elementy karoserii pojazdów, meble.
