    - Czujnik temperatury i wilgotności powietrza: Sensor daje się ustawić na dowolnym miejscu w kabinie albo w instalacji powietrza dopływowego. Funkcja archiwizacji zapisuje w GunPainter dane z ostatnich siedmiu dni i pozwala na ich eksportowanie. Dane w dalszym ciągu są drukowane na etykiecie.




    Tabela 1. Konfiguracje zasilaczy lakieru.

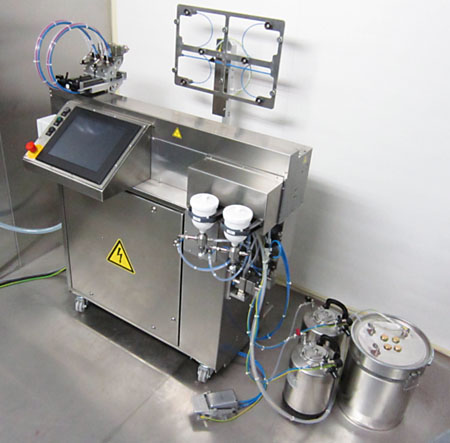

    Dla dostarczonej maszyny GunPainter firma Wörwag wybrała niemal kompletne wyposażenie z dwiema pompami zębatymi. Zrezygnowała jedynie z zamówienia pistoletu automatycznego z zasobnikiem grawitacyjnym. Tym samym urządzenie do laboratorium technicznego zostało doskonale wyposażone. Zdjęcie na karcie tytułowej przedstawia dwa zasilacze farby bazujące na pompach zębatych oraz na drugim planie dwa rozpylacze pneumatyczne, chwytak obrotowy do podłoża z systemem ssąco-próżniowym, jak również zbiornik ciśnieniowy na rozpuszczalnik i zbiornik odpadów. Na ilustracji nr 1 ponownie widać kompletną maszynę wraz ze wszystkimi urządzeniami peryferyjnymi.


    Wizualizacja

    Obsługa GunPainter odbywa się za pomocą interfejsu użytkownika, tzw. wizualizacji, na komputerze przemysłowym PC z panelem dotykowym. Na ilustracji nr 2 przedstawione są trzy przykładowe zdjęcia z wizualizacjami. Ilustracja 2a pokazuje ekran startowy. Pojawia się on po zalogowaniu użytkownika w GunPainter. Na pasku stanu, na górnej krawędzi ekranu wyświetlane są wszystkie informacje systemowe. Wśród nich (tutaj w postaci białego pola) znajduje się jednowiersz, na którym wskazywane są ewentualne oczekujące komunikaty alarmowe. Na dolnej krawędzi ekranu wyświetlany jest pasek nawigacyjny, niezmienny na wszystkich ekranach. Wreszcie w środkowej części ekranu znajdują się każdorazowo przyciski funkcyjne. Na przykład na startowym ekranie są to przyciski do przełączania języka, użytkownika i do zarządzania parametrami, ekran nieaktywny i informacje do zapisania w pamięci, jak również do wyłączania komputera PC. Ilustracja 2b pokazuje wizualizację szybkiej obsługi GunPainter. Wszystkie zapisane w urządzeniu niezbędne programy do malowania są wywoływane tutaj za pomocą żółtego okna dialogowego a następnie uruchomiony zostaje proces lakierowania. Tego typu ekran stworzono z myślą o użytkownikach, którzy na przykład do kontroli partii lakieru używają zawsze tych samych programów i parametrów malowania. Ponadto, z poziomu tego ekranu wywoływane są wszystkie niezbędne funkcje potrzebne do przygotowania i czyszczenia GunPainter (włączanie, wyłączanie, płukanie) oraz wybierany jest odpowiedni rozpuszczalnik.

    Po uruchomieniu programu lakierującego system sterujący GunPainter nieprzerwanie sprawdza, czy ustawione parametry malowania znajdują się we wstępnie ustawionych zakresach tolerancji GunPainter. Jeśli tolerancja nie jest zachowana, o tym fakcie personel obsługujący zostaje powiadomiony poprzez stosowne komunikaty, które pojawiają się na wizualizacji lub nawet rozpoczęty proces lakierowania zostaje przerwany. Każdy program lakierujący składa się z maks. 24 cykli natrysku. Każdy cykl dysponuje następującymi typami wykonywanych ruchów:

    - statyczny obraz natrysku

    - dynamiczny obraz natrysku

    - prostokąt

    - klin

    - ząb piły


    W lakierowaniu typu "klin" prędkość zmienia się od lewej do prawej strony przy zachowaniu jednakowej ilości rozprowadzanego lakieru. Duża prędkość lakierowania oznacza przy tym niewielką grubość kładzionej warstwy i odwrotnie. Zasadniczo poprzez zastosowanie kilku cykli natrysku w GunPainter mogą być realizowane inne układy klinowe, jak np. poprzez:

    - kombinację złożoną z liczby toru przy zachowaniu stałego odstępu oraz prędkości

    - (klin przez kilka torów lakierowania jeden na drugim)

    - kombinację złożoną z ilości rozprowadzanego lakieru przypadającą na tor przy zachowaniu stałego odstępu oraz prędkości (klin przez ilość rozprowadzanego lakieru)

    - kombinację złożoną z odstępu toru przy zachowaniu jednakowej ilości rozprowadzanego lakieru oraz prędkości (klin przez odstęp toru)


    Ilustracja 2. Wizualizacja na ekranie dotykowym komputera PC instalacji GunPainter.


    Podwójne kliny można generować na przykład poprzez opcjonalny moduł obrotowy. Wykorzystując przyciski funkcyjne można obliczyć spodziewane zużycie lakieru, skontrolować program lakierujący pod kątem przejrzystości, dodać i usunąć albo aktywować i dezaktywować cykle natrysku oraz zarządzać dodatkowymi informacjami. Ilustracja 2c pokazuje rozkład zaworów przy zasilaniu farby za pomocą pompy zębatej. Identycznie jak w wizualizacji szybkiej obsługi (ilustracja 1b) także tutaj wywoływane są programy do płukania, włączania, wyłączania, a poszczególne zawory są wysterowywane w celu diagnozy.


    Bezpieczeństwo

    Budowa GunPainter jest zgodna z właściwymi normami. Dla urządzeń lakierniczych znaczenie ma w szczególności dyrektywa ATEX 94/9/WE. GunPainter jest dostarczany wraz z deklaracją zgodności WE w rozumieniu dyrektywy ATEX oraz oznakowaniem "CE". Ponadto, do dokumentacji dołączana jest deklaracja włączenia w rozumieniu wytycznej maszynowej 2006/42/WE. Tutaj znaczenie ma w szczególności norma DIN EN 12215. Deklaracja włączenia jest dla każdego użytkownika ważnym elementem, jeśli zachodzi potrzeba zadeklarowania zgodności z normami WE dla całej instalacji składającej się z systemu wentylującego, stanowiska do natrysku farby i systemu GunPainter oraz umieszczenia znaku "CE?. Aby uprościć tę procedurę, wszystkie funkcje interfejsów GunPainter do systemu przewietrzenia i technicznego wyposażenia budynków zostały zdefiniowane i wyspecyfikowane w oddzielnej dokumentacji, będącej częścią dokumentacji głównej urządzenia.
