Nowe możliwości zastosowania w technologii lakierów: gruntowne zmiany interfejsu użytkownika oraz konstrukcji mechanicznej
Do zastosowań w obszarze zwalniania partii lakieru oraz jego kontroli, oprócz urządzeń do malowania elektrostatycznego, stosuje się także wyłącznie pneumatyczne maszyny do powlekania. Bardzo często tego typu automaty testowe wykorzystywane są w laboratoriach technicznych do opracowywania nowych technologii lakieru. Na życzenie firmy Karl Wörwag Lack- und Farbenfabrik GmbH ze Stuttgartu dokonano radykalnej zmiany obecnej serii urządzeń GunPainter typu QC 101. Opracowanie koncepcji budowy mechanicznej oraz obsługi zaowocowało powstaniem całkiem nowej serii QC 103.

Zakres zastosowania
Pierwszy GunPainter z nowej serii QC 103 zastosowano w firmie Wörwag. W tym przedsiębiorstwie od stycznia 2013 r. użytkowano prototyp, który w czerwcu 2013 r. zastąpiono ostateczną wersją maszyny. Firma Wörwag stosuje GunPainter w szczególności w obszarach takich, jak:
- optymalizacja produktu
- rozwój nowych odcieni farby i technologia produkcji lakieru.
Dzięki intensywnym testom przeprowadzonym na prototypie, w nowej serii GunPainter uwzględniono wiele wniosków racjonalizatorskich zgłaszanych przez firmę Wörwag. W dalszej części artykułu znajdują się szczegółowe wyjaśnienia dot. koncepcji maszyny i jej oprogramowania.

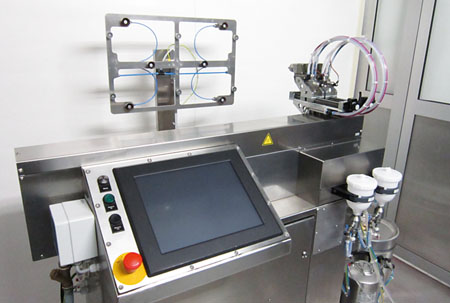

Koncepcja maszyny
GunPainter umożliwia eksploatację maksymalnie trzech rozpylaczy pneumatycznych. Rozpylacze są umieszczone poziomo obok siebie. Jako rozpylacze standardowe stosuje się wysokowydajne pistolety automatyczne typu AGMD 514 (DeVilbiss). Każdy pistolet automatyczny jest podłączany każdorazowo do zasilacza farby. Zasilanie następuje za pomocą pomp trybikowych, dozowników objętościowych (wyporników tłokowych) albo bezpośredniego przyłączenia zbiorniczków przepływowych do pistoletu automatycznego. Tabela 1 przedstawia standardowe konfiguracje zasilaczy lakieru. Zwarta obudowa to główne wymaganie postawione wobec koncepcji GunPainter, by móc eksploatować urządzenie także na stanowiskach do malowania natryskowego o szerokości otworu 1,2 m. Na tak wąskich stanowiskach zakres roboczy GunPainters w poziomie wynosi 690 mm, tzn., na takim obszarze można lakierować z otwartą iglicą pistoletu. Jeżeli klient dysponuje większymi szerokościami otworu stanowisk do malowania natryskowego, zakres roboczy można powiększyć w dwóch etapach każdorazowo o 300 mm do 990 mm lub do 1290 mm. Umożliwia to modułowa budowa urządzenia. W tym celu GunPainter został podzielony na różne, w wysokim stopniu niezależne od siebie podzespoły. Tym samym wymiana tych podzespołów pozwala na łatwe dostosowanie odmiennych zakresów roboczych.

Warianty oprzyrządowania
Oprócz ewentualnych kombinacji, które umożliwia modułowa konstrukcja, urządzenie GunPainter można dostosować do każdorazowych wymagań eksploatacyjnych dzięki różnym wariantom oprzyrządowania. Są to:
- Zbiornik ciśnieniowy na rozpuszczalnik: GunPainter dostarczany jest z maks. dwoma zbiornikami na rozpuszczalnik. Opcjonalnie można zastosować zbiorniki ciśnieniowe dostarczone przez klienta.
- Zbiornik odpadów: Zbędny materiał lakierujący, jak również zanieczyszczone medium płuczące z procesu płukania zasilacza lakieru są gromadzone w zbiorniku odpadów (pojemność ok. 20 litrów). Opcjonalnie można zastosować zbiorniki odpadów dostarczone przez klienta.
- Odległość lakierowania: Pistolety automatyczne można umieścić na jednostce liniowej przestawnej o 200 mm. Umożliwia to prostą regulację manualną odległości lakierowania.
- Moduł obrotowy do malowanego podłoża: Aby pomalować dwuklinowe blachy bez konieczności ręcznego obrotu blachy próbnej o 90°, GunPainter można wyposażyć w pneumatyczny moduł obrotowy. Za pomocą programu lakierującego chwytak podłoża jest automatycznie kierowany na właściwą pozycję ("poziomo? albo "pionowo?).
- Ssawka próżniowa: Blacha próbna jest mocowana do chwytaka podłoża standardowo za pomocą magnesu. W przypadku blach niemagnetycznych, takich jak arkusze aluminiowe lub z tworzywa sztucznego, na chwytaku podłoża opcjonalnie można zamocować system ssąco-próżniowy, który jest włączany i wyłączany przełącznikiem nożnym.
- Złącze USB: Przedłużenie wewnętrznego złącza USB dotykowego ekranu komputera (Touch-PC) ze strefy zagrożonej wybuchem nr 2 do strefy zagrożenia pożarowego odbywa się za pomocą przedłużacza. W taki sposób następuje prosta wymiana danych z komputerem PC.
- Funkcja drukowania: Istnieje możliwość podłączenia drukarki etykiet do GunPainter. Ponadto, dane z programu do malowania można wydrukować na wewnętrznej drukarce PDF i wyeksportować je za pomocą złącza USB.
