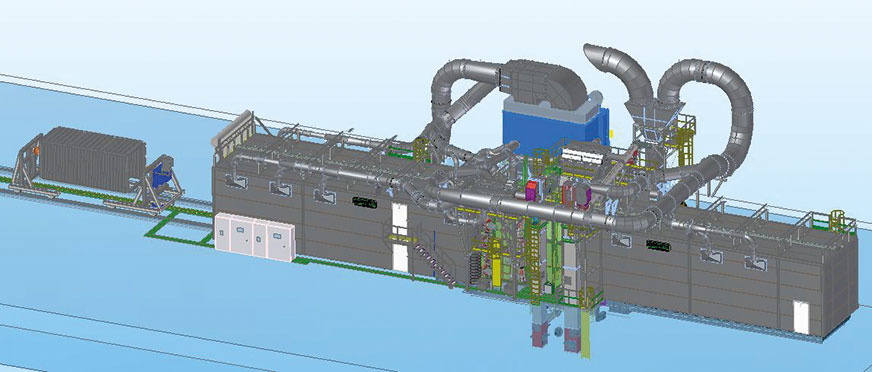

    Fot. 1. Linia produkcyjna śrutowania oraz lakierowania stalowych elementów wielkogabarytowych

    Fot. 1. Linia produkcyjna śrutowania oraz lakierowania stalowych elementów wielkogabarytowych

    Strona 2 z 5

    Proces produkcyjny rozpoczyna się w wielkogabarytowej śrutownicy wirnikowej komorowej model OWK-5,0×5,0×40 (fot. 2, 3), która została zaprojektowana oraz wykonana dla firmy IRYD/KENSUS w Gołdapi. Śrutownica posiada następujące parametry techniczne:

    • maksymalny ciężar jednego elementu wielkogabarytowego: do 12 000 kg,
    • maksymalne wymiary elementów: szer. 3 m, dł. 18,5 m, wys. 3 m,
    • wirniki rzutowe WR380 – 16 szt.,
    • wydajność wirników rzutowych:
    • 16 szt. × 380 kg śrutu/min = 6080 kg/min),
    • separacja śrutu: powietrzna wielostopniowa,
    • wydajność instalacji odpylającej śrutownicę: 100 000 Rm3/h,
    • dzienna ekspozycja hałasu na stanowisku obsługi: <85 dBA,
    • moc zainstalowana w śrutownicy: 645 kW.

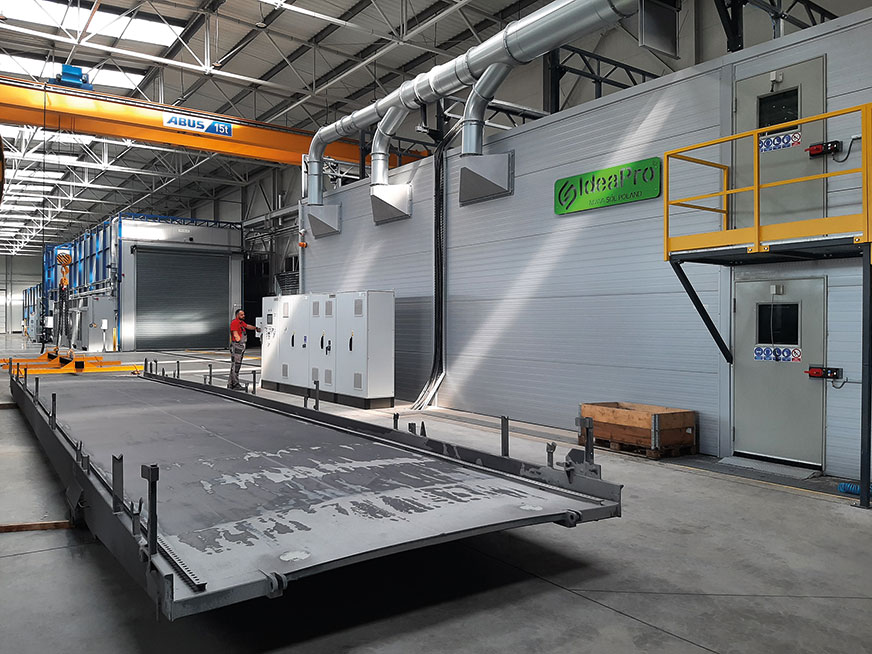

    Fot. 2. Śrutownica wirnikowa komorowa typ OWK-5,0×5,0×40

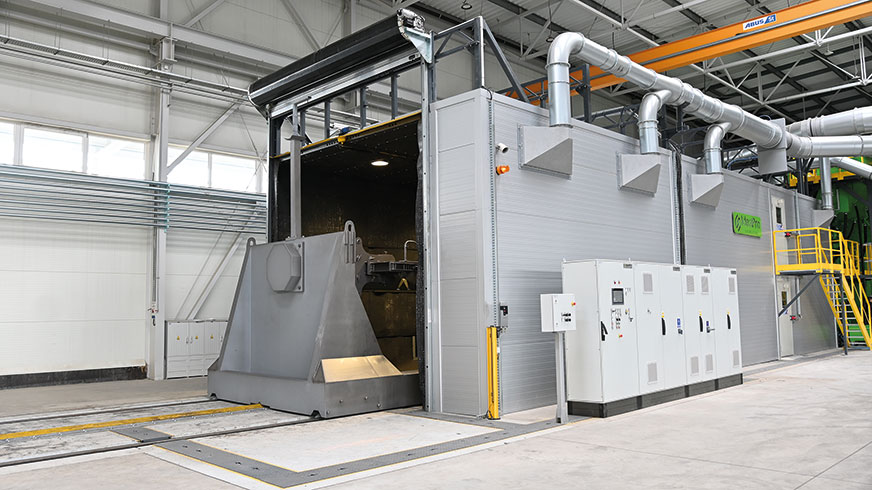

    Fot. 3. Śrutownica wirnikowa komorowa typ OWK-5,0×5,0×40

    Śrutownica wirnikowa komorowa OWK-5,0×5,0×40 składa się z dwóch wzajemnie połączonych komór śrutowania, które stanowią:

    • komora śrutowania wirnikowa wyposażona w 16 szt. wirników rzutowych WR-380, rozmieszczonych po obu stronach komory wirnikowej (fot. 4),
    • komora śrutowania pneumatycznego wyposażona w aparat pneumatyczny, przeznaczony do ewentualnego doczyszczania powierzchni wewnętrznych otworów itp. (fot. 5).

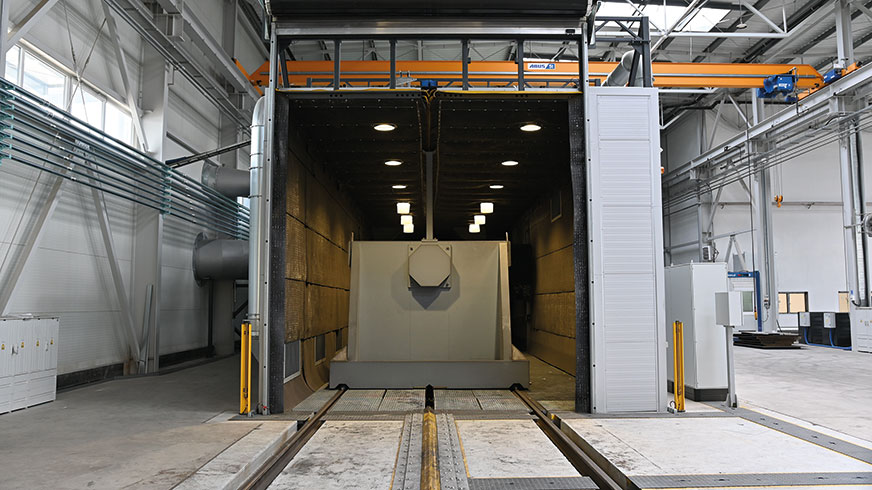

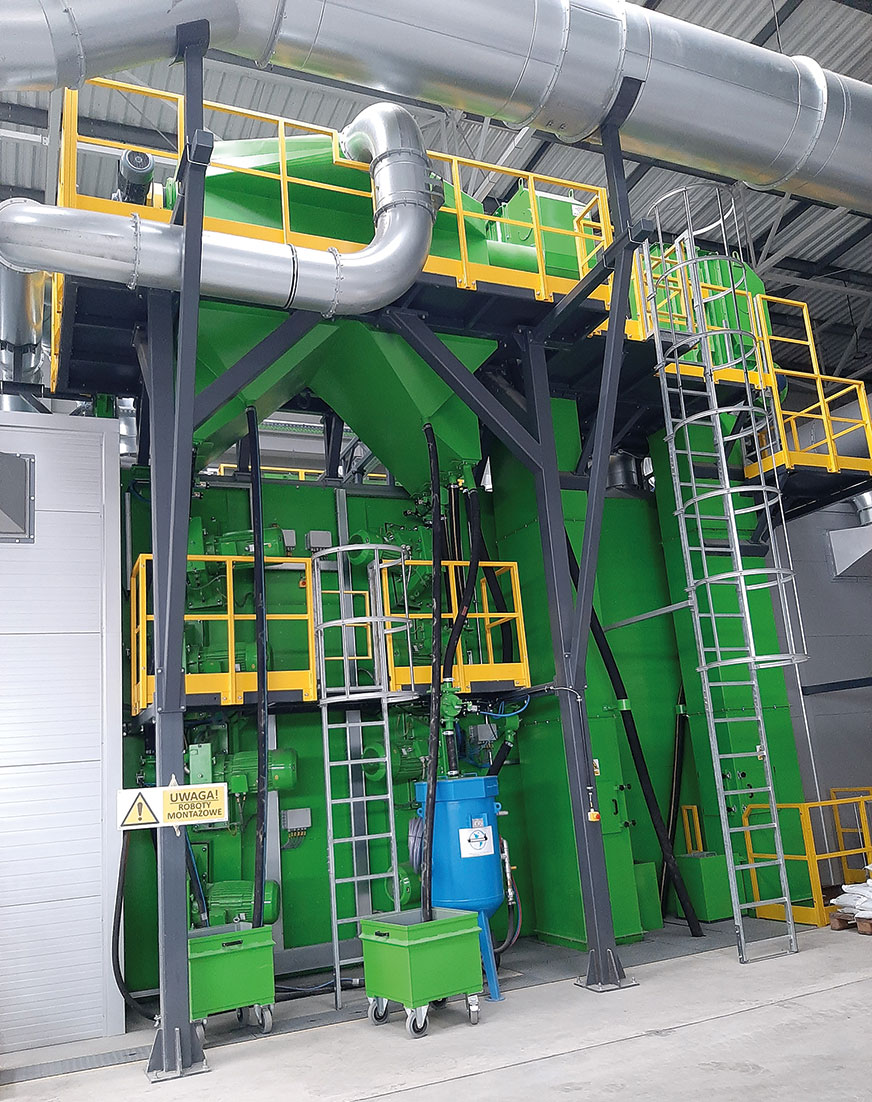

    Fot. 4. Komora śrutownicy wirnikowej


    Fot. 5. Komora czyszczenia pneumatycznego

    Proces oczyszczania elementów w śrutownicy realizowany jest dwuetapowo:

    • podstawowy proces czyszczenia realizowany jest w komorze śrutownicy wirnikowej (fot. 4), proces ten realizowany jest w cyklu automatycznym,
    • pomocniczy proces ewentualnego doczyszczania realizowany jest w drugiej komorze czyszczenia pneumatycznego (fot. 5), realizowany jest ręcznie przez operatora z użyciem aparatu pneumatycznego.

    Czynnikiem roboczym oczyszczarki wirnikowej komorowej OWK-5,0×5,0×40 może być śrut kulisty, ostrokrawędziowy lub mieszany, w zależności od wymagań dotyczących jakości powierzchni śrutowanych elementów.

    Transport elementów w komorach roboczych śrutownicy realizowany jest za pomocą zestawów transportowych – wozów transportowych (fot. 6). Zestaw transportowy składa się z dwóch wozów: pierwszy wyposażony w napęd jazdy oraz napęd obrotu elementu, drugi jest wozem biernym. Oba wozy połączone są wzajemnie na sztywno przez element przeznaczony do czyszczenia, zamocowany w specjalnych obrotowych uchwytach. Taki zestaw dwóch wozów z elementem przemieszcza się automatycznie po torowisku wzdłuż obu komór śrutownicy.
