    Przygotowanie Powierzchni

    ponad rok temu  01.11.2010, ~ Administrator,   Czas czytania 8 minut

    Strona 4 z 5


    - Dostosowanie technologii wykonania i konstrukcji elementów do warunków wynikających z oczyszczania strumieniowo-ściernego. Podstawowym celem dostosowania jest zapobieganie przedostawania się śrutu do zamkniętych przestrzeni oraz umożliwienie usunięcia śrutu z zamkniętych przestrzeni. Przykładem potrzeby dostosowania technologii wykonania jest przedmiot przedstawiony na fotografiach 7 i 8.

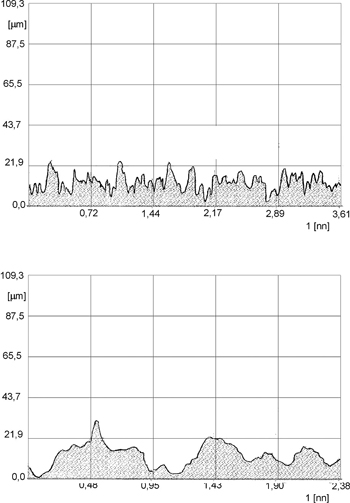

    Rys. 1. Profile powierzchni uzyskane obróbką strumieniowo-ścierną: rysunek górny - profil ostry uzyskany przy stosowaniu śrutu łamanego; rysunek dolny - profil łagodny uzyskany przy stosowaniu śrutu kulistego.


    Na fotografii 7 przedstawiono szczegół połączenia dwóch elementów. Widoczna jest szczelina, przez którą będzie „wstrzeliwany” śrut do środka profilu bez możliwości jego usunięcia. Zalecane jest wydłużenie spoin tak, aby likwidowały przedstawione szczeliny.

    Na fotografii 8 przedstawiony jest przykład przedmiotu wymagającego zmiany konstrukcyjnej, bądź dodatkowego zabezpieczenia. Widoczne są dwa otwory w profilu zamkniętym, przez które będzie „wstrzeliwany” śrut do środka profilu. Wymagane jest wykonanie dodatkowego otworu w narożu celem umożliwienia wysypania śrutu z zamkniętej przestrzeni. W przypadku, gdy wykonanie dodatkowych otworów nie jest możliwe, należy stosować zatyczki otworów – najlepiej gumowe.


    - Dokonanie selekcji i pogrupowania przedmiotów - celem selekcji jest wytypowanie przedmiotów o różnej podatności na deformację i utworzenie dwóch lub większej ilości grup przedmiotów. Podana selekcja umożliwi dobór optymalnych parametrów obróbki dla poszczególnych grup, w tym energii śrutu. Ponadto zaleca się pogrupowanie przedmiotów o zbliżonym stopniu zanieczyszczenia powierzchni. Działanie to pozwala na dobór optymalnych czasów oczyszczania przedmiotów.


    - Dobór zawieszek technologicznych - w przypadku produkcji mało i średnioseryjnej stosowane są zazwyczaj oczyszczarki standardowe najczęściej z podwieszanym ładunkiem przedmiotów. Większość stosowanych oczyszczarek standardowych wyposażona jest w główną przejezdną zawieszkę, jak przedstawia to fotografia 9.


    W większości przypadków wskazane jest stosowanie dodatkowych zawieszek technologicznych. Przy ustalaniu kształtu i wielkości omawianych zawieszek należy kierować się gabarytami przedmiotów i ich kształtami przestrzegając jednocześnie następujących podstawowych zasad: zawieszki powinny umożliwiać wypełnienie możliwie całej przestrzeni załadowczej oczyszczarki, wzajemne rozmieszczenie przedmiotów powinno zapewniać w miarę równomierny dostęp strug śrutu do wszystkich ich powierzchni.
